Армированный сталью алюминиевый проводник (ACSR) Электрический кабель Алюминиевый провод

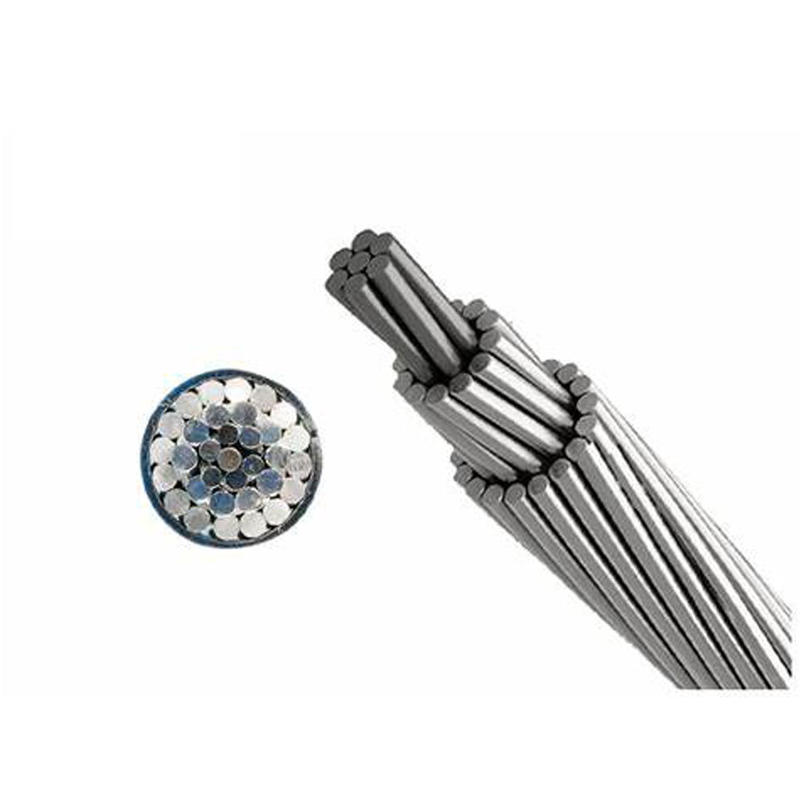

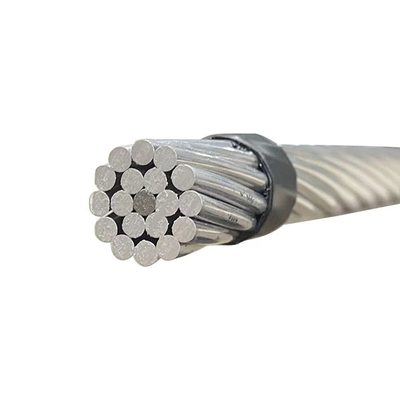

Этот армированный сталью алюминиевый проводник (ACSR) представляет собой неизолированный воздушный кабель, состоящий из алюминиевых жил, намотанных на оцинкованный стальной сердечник. Стальной сердечник воспринимает растягивающую нагрузку, а алюминиевые провода обеспечивают токопроводящий путь. Эта составная структура позволяет кабелю преодолевать расстояния между опорами или опорами, сохраняя при этом механическую стабильность и электрическую непрерывность. Провод поставляется без изоляции для непосредственного монтажа на изоляторах и линейном оборудовании. На его алюминиевой внешней поверхности образуется естественная оксидная пленка, устойчивая к атмосферным воздействиям при эксплуатации на открытом воздухе, а оцинкованный сердечник обеспечивает дополнительную защиту от коррозии. Кабель предназначен для воздушных цепей передачи и распределения электроэнергии, где требуются как прочность, так и проводимость.

Стандарты проводников ACSR
* АСТМ Б-232 *БС 215
* CSAC 61089 * AS/NZS 3607
* DIN 48204 * МЭК 61089
* ГБ/Т 1179 *ДЖИС С3110

Технические характеристики

Характеристики ACSR:

1. Армированная сталью композитная конструкция.Проводник соединяет сердечник из оцинкованной стали с внешними алюминиевыми жилами, сочетая механическое усиление и электропроводность в одном воздушном кабеле.
2. Голый верхний дизайн.Поставляется неизолированным для прямой установки на изоляторы и опорные конструкции, что снижает сложность материала и позволяет использовать стандартное линейное оборудование.
3. Коррозионностойкий оцинкованный сердечник.Цинковое покрытие на стальном сердечнике обеспечивает защитный слой от атмосферной коррозии, сохраняя при этом прочность на растяжение, необходимую для верхних пролетов.
4. Концентрические многожильные алюминиевые провода.Алюминиевые жилы укладываются концентрическими слоями вокруг сердечника, создавая равномерный проводящий путь и позволяя наматывать, натягивать и натягивать кабель с помощью обычного оборудования.
5. Контроль провисания и натяжения.Соотношение алюминия и стали выбрано таким образом, чтобы сбалансировать токопроводящую способность с провисанием, что помогает проводнику надежно работать на маршрутах передачи и распределения.

Приложения

Наша техническая команда может оптимизировать конструкцию и настроить производство проводов в соответствии с вашими конкретными потребностями.

Упаковка и доставка:
Деревянные барабаны диаметром 1,1 м, 1,2 м, 1,6 м, 1,8 м, 2,2 м и т. д.

Алюминиевые проводники обычно наматываются на деревянные или стальные катушки, что обеспечивает защиту при транспортировке и погрузочно-разгрузочных работах.

По запросу клиентов.

Во время установки обратите внимание на следующие шаги:

1. Контроль натяжения: рекомендуется контролировать натяжение на уровне 20–30 % от номинального значения, чтобы избежать чрезмерного растяжения.
2. Регулировка провисания: Отрегулируйте провисание в соответствии с температурой окружающей среды, обычно в пределах диапазона 1–3%.
3. Обработка соединений: используйте специальные обжимные инструменты, рекомендуемое давление обжима составляет 20-30 МПа.
