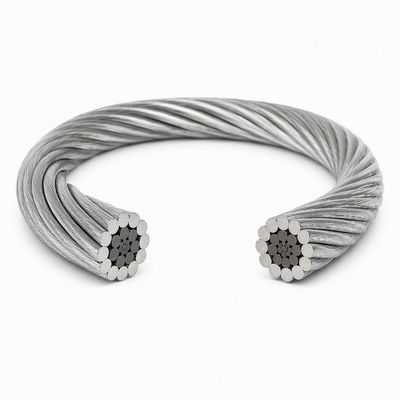

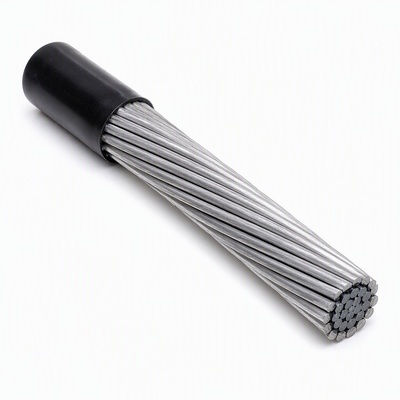

ACSR оголенный проводник 25/4, алюминиевый провод, армированный сталью, для воздушных линий электропередачи

Этот неизолированный провод ACSR, обозначенный 25/4, изготовлен из многожильных алюминиевых проводов, концентрически уложенных на сердечник из оцинкованной стали. Стальной сердечник воспринимает механическую нагрузку, а алюминиевые жилы обеспечивают токопроводящий путь, что делает проводник пригодным для воздушных линий электропередачи и распределения. Обозначение 25/4 относится к конфигурации скрутки проводника, указывая количество использованных в его конструкции алюминиевых и стальных проволок. Кабель поставляется в неизолированном виде для непосредственной прокладки на изоляторах и опорных конструкциях. Его композитная конструкция помогает контролировать провисание верхних пролетов, а оцинкованный сердечник обеспечивает защиту от атмосферной коррозии во время эксплуатации на открытом воздухе.

Стандарты проводников ACSR
* АСТМ Б-232 *БС 215
* CSAC 61089 * AS/NZS 3607
* DIN 48204 * МЭК 61089
* ГБ/Т 1179 *ДЖИС С3110

Технические характеристики

Характеристики ACSR:

1. Армированный сердечник из оцинкованной стали
   Сердечник оцинкован, чтобы противостоять атмосферной коррозии, обеспечивая при этом прочность на разрыв, необходимую для воздушных пролетов, за пределами возможностей полностью алюминиевых проводников.

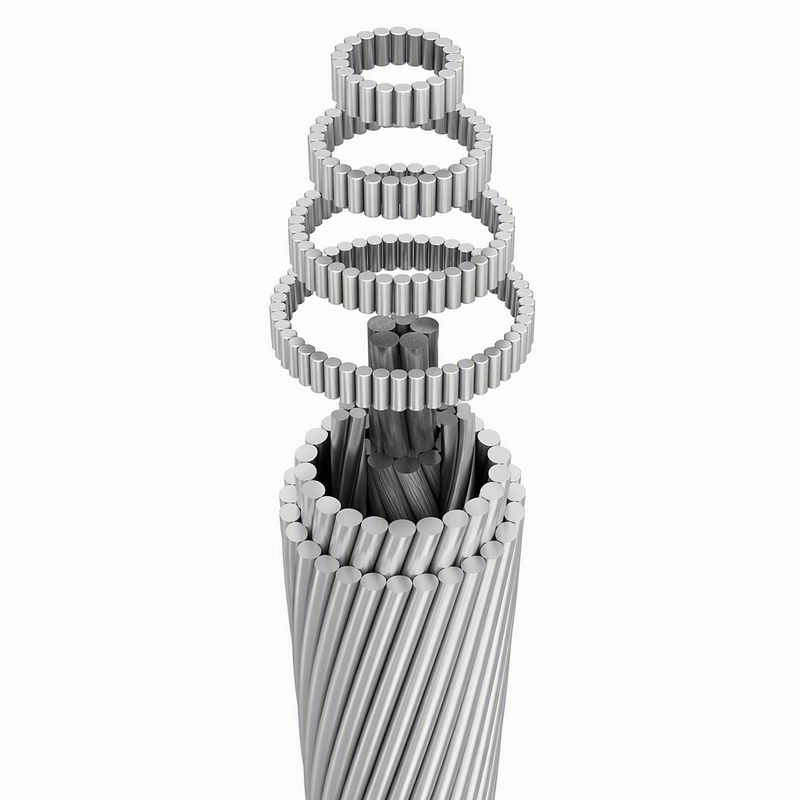

2. Концентрические многожильные алюминиевые слои
   Алюминиевые провода электрического класса скручены концентрическими слоями вокруг сердечника, образуя однородный проводящий путь и позволяя наматывать, натягивать и натягивать проводник с помощью стандартного оборудования для воздушных линий.

3. Голая верхняя конструкция
   Поставляется без изоляции для непосредственного монтажа на изоляторах и опорном оборудовании, при этом алюминиевая поверхность образует естественный оксидный слой, устойчивый к атмосферным воздействиям в большинстве наружных условий.

4. Обозначение скрутки 25/4
   Проводник идентифицируется по конфигурации его скруток 25/4, которая определяет соотношение алюминиевой и стальной проволок, а также его механические и электрические характеристики.

5. Сбалансированные механические и электрические характеристики
   Соотношение алюминия и стали выбрано таким образом, чтобы сбалансировать допустимую нагрузку по току с поведением при провисании и напряжении, обеспечивая надежную работу в приложениях передачи и распределения.

Приложения

Наша техническая команда может оптимизировать конструкцию и настроить производство проводов в соответствии с вашими конкретными потребностями.

Упаковка и доставка:
Деревянные барабаны диаметром 1,1 м, 1,2 м, 1,6 м, 1,8 м, 2,2 м и т. д.

Алюминиевые проводники обычно наматываются на деревянные или стальные катушки, что обеспечивает защиту при транспортировке и погрузочно-разгрузочных работах.

По запросу клиентов.

Во время установки обратите внимание на следующие шаги:

1. Контроль натяжения: рекомендуется контролировать натяжение на уровне 20–30 % от номинального значения, чтобы избежать чрезмерного растяжения.
2. Регулировка провисания: Отрегулируйте провисание в соответствии с температурой окружающей среды, обычно в пределах диапазона 1–3%.
3. Обработка соединений: используйте специальные обжимные инструменты, рекомендуемое давление обжима составляет 20-30 МПа.
