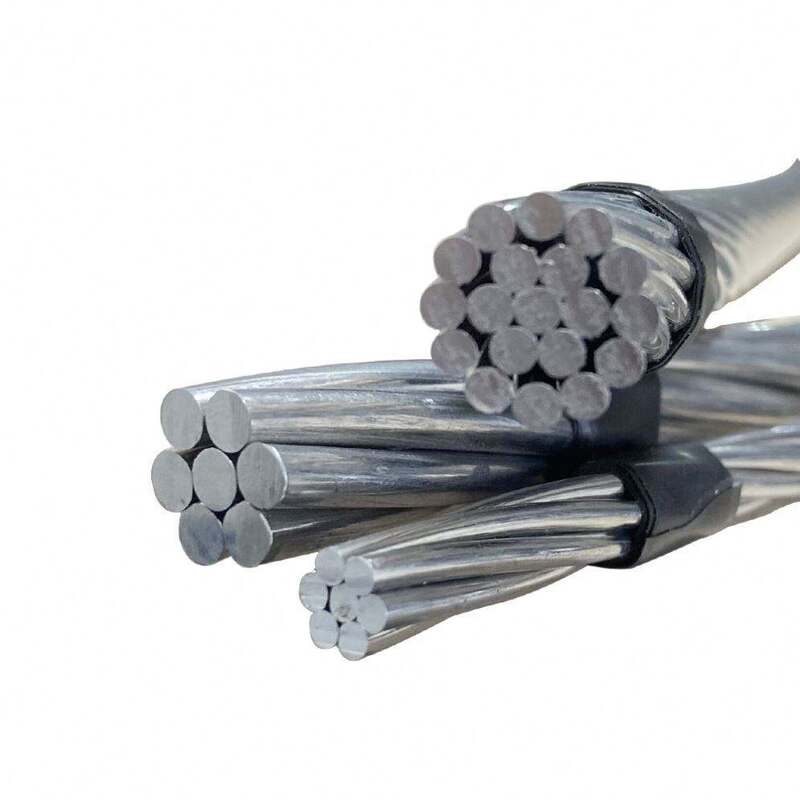

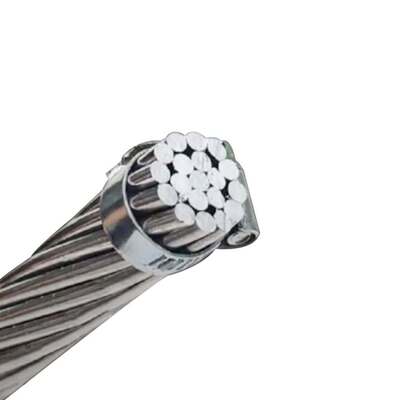

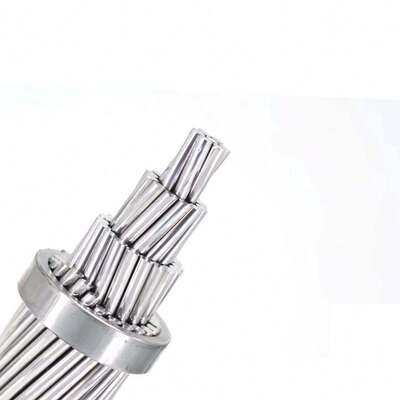

Построить более прочные сети со всеми проводниками из алюминиевого сплава AAAC 25mm2 50mm2 95mm2 120mm2

Построить более прочные сети со всеми проводниками из алюминиевого сплава AAAC 25mm2 50mm2 95mm2 120mm2

Производительность службы:

(1) Допустимая длительная рабочая температура воздушного проводника составляет 70oC.

(2) При редком климате и низком уровне ледяного покрытия в районах с сильным льдомНаибольшее напряжение кабеля в самой низкой точке падения не должно превышать 60% кратковременной разрушительной мощности..

(3) При подключении проводников проводник рядом с соединительной трубой не должен быть заметным.В противном случае сила на работающих проводниках будет несбалансированной.После установки соединителей,соединительная труба должна быть окрашена влагостойкой лаком для защиты от коррозии..

(4) При установке дуговая нагрузка всех трубопроводов должна быть одинаковой.напряжение может быть на 10-15% выше, чем при обычном напряжении.

Основная концепция и материал:

Продуктивность AAAC зависит в основном от используемого сплава алюминия.из-за их превосходного баланса сил, формабельность и коррозионная стойкость.

6201 сплав: это наиболее часто используемый сплав AAAC. Известен своим идеальным сочетанием высокой прочности и хорошей проводимости (примерно 53% IACS, международный стандарт отжигаемой меди).Высокая прочность достигается с помощью специальной термической обработки (растворная обработка + искусственное старение).

6101 сплав: немного более высокая проводимость, чем 6201 (около 55-60% IACS), но немного более низкая прочность.Обычно используется в ситуациях, когда требуется более высокая проводимость и немного меньшая механическая прочность.

Другие сплавы: в соответствии со специальными требованиями, такими как более высокая термостойкость (сплав алюминия циркония) или более высокая прочность, могут быть также другие специальные сплавы.

Конструкционные параметры 2/0 AWG Все алюминиевые проводники

(*) Примечание: значения номинального тока, упомянутые в таблице выше, основаны на скорости ветра 0,6 м/с, солнечной тепловой радиации 1200 Вт/м2,температура окружающей среды 50°C и температура проводника 80°C.

Применение:

• Коррозионная среда: береговые линии, морские ветровые электростанции, химические промышленные районы.

• Области, требующие легкого строительства: горная местность, длинные речные переходы (при правильном проектировании), районы с слабыми почвенными условиями.

• Городские линии распределения: ценятся за компактность, эстетику (без окраски ржавчины) и снижение воздействия электролитической коррозии на близлежащие структуры.

• Лесные пожары: считаются более безопасными, поскольку они производят более низкие температуры расплавленных капель во время нарушений.

• Усовершенствование линии/перепроводка: иногда можно заменить существующие проводники ACSR с тем же диаметром для увеличения пропускной способности без перегрузки существующих конструкций,При условии, что скачок будет тщательно пересчитан..
