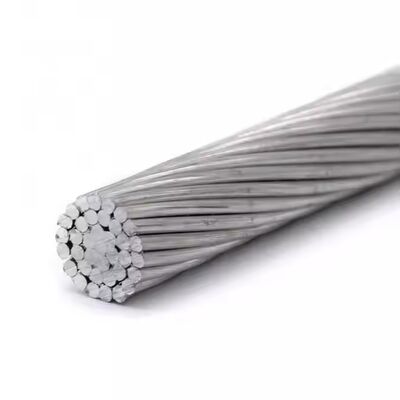

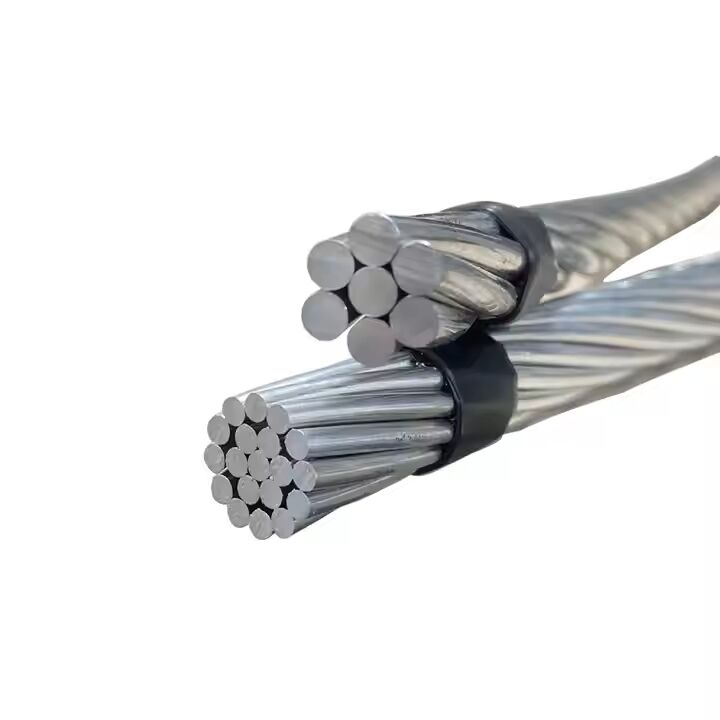

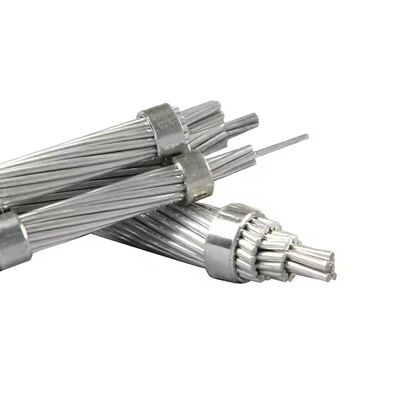

Голый алюминиевый сплав проводник AAAC для суровых условий и увеличения срока службы сети

Высокопрочный AAAC: Разработан для суровых условий и увеличения срока службы электросети

Высокопрочный алюминиево-магниево-кремниевый сплав AAAC, предназначенный для линий электропередачи и распределения, обеспечивающий превосходную механическую прочность, коррозионную стойкость и характеристики провисания. Соответствует международным стандартам, таким как IEC 61089, ASTM B 399, BS EN 50182, AS 1531 и GB/T 1179, для надежной работы в различных областях применения.

Рабочие характеристики:

(1). Допустимая длительная рабочая температура для воздушного провода составляет 70°C.

(2). В случае редких климатических явлений и низкой степени обледенения в районах с сильным обледенением, наибольшее напряжение кабеля в самой нижней точке провисания не должно превышать 60% от кратковременной разрушающей нагрузки.

(3). При соединении проводников проводник рядом с соединительной трубкой не должен выступать. В противном случае нагрузка на рабочие проводники будет несбалансированной. После установки соединителей соединительную трубку следует покрасить влагостойким лаком, чтобы защитить ее от коррозии.

(4). При установке напряжение провисания всех проводников должно быть одинаковым. В пределах допустимого расстояния от пересекаемых зданий или падения на землю напряжение может быть на 10-15% выше обычного.

Основная концепция и материал:

Ключевым нововведением является его материал. AAAC изготавливается не из чистого алюминия (марка EC), а из алюминиевого сплава, обычно из серии алюминий-магний-кремний (Al-Mg-Si). Наиболее распространенным сплавом является 6201, известным своим оптимальным балансом прочности и проводимости.

• Легирование (добавление таких элементов, как Mg и Si) значительно улучшает механические свойства — в первую очередь прочность на растяжение и сопротивление усталости — сохраняя при этом присущие алюминию преимущества легкости и хорошей проводимости.

• Проводник изготавливается посредством таких процессов, как непрерывное литье и прокатка, с последующим старением (термической обработкой). Эта обработка осаждает мелкие интерметаллические соединения (например, Mg₂Si) внутри структуры, придавая проводу его окончательную высокую прочность.

ПАРАМЕТРЫ КОНСТРУКЦИИ проводника из алюминиевого сплава 2/0 AWG

(*) Примечание: Значения номинального тока, указанные в приведенной выше таблице, основаны на скорости ветра 0,6 метра/секунду, солнечном тепловом излучении 1200 Вт/м2, температуре окружающей среды 50°C и температуре проводника 80°C.

Области применения:

• Коррозионные среды: Побережья, соединения морских ветряных электростанций, районы химической промышленности.

• Области, требующие легкой конструкции: Горная местность, переходы через реки с большим пролетом (при надлежащем проектировании), районы со слабыми почвенными условиями.

• Городские распределительные линии: Ценятся за компактность, эстетичность (отсутствие ржавых пятен) и уменьшенное воздействие электролитической коррозии на близлежащие конструкции.

• Районы, подверженные лесным пожарам: Считается более безопасным, поскольку при аварийных условиях имеет тенденцию производить расплавленные капли более низкой температуры.

• Модернизация/реконструкция линий: Иногда может заменить существующие проводники ACSR того же диаметра для увеличения пропускной способности без перегрузки существующих конструкций, при условии тщательного пересчета провисания.
