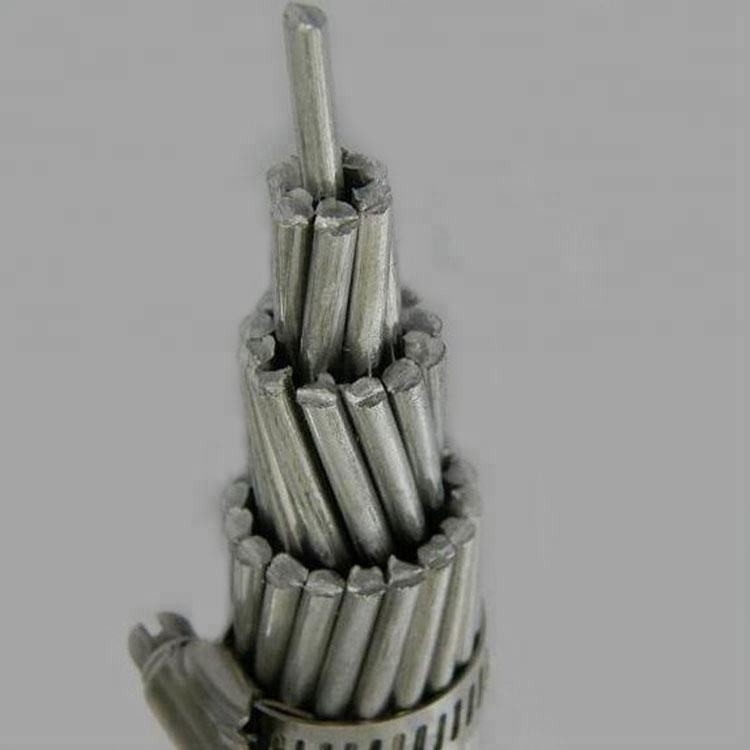

BS 215 Стандарт ACSR Rabbit Aluminum Conductor Steel Reinforced Cable (Стальный арматураный кабель с алюминиевым проводником)

BS 215 Стандарт ACSR Rabbit Aluminum Conductor Steel Reinforced Cable (Стальный арматураный кабель с алюминиевым проводником)

Проводник ACSR Rabbit - это специальный тип кабеля из алюминиевого проводника, усиленного сталью (ACSR), обычно используемого в воздушной передаче и распределении электроэнергии.Он предназначен для применений, где как электрическая проводимость, так и механическая прочность имеют решающее значение.

Компоненты и структура

1. Алюминиевые нитки:

   • Материал: Алюминий с твердым притяжением 1350-H19.
   • Конфигурация: Обычно состоит из шести алюминиевых нитей, спирально обернутых вокруг одного стального ядра.

2. Стальное ядро:

   • Материал: Обычно оцинкованная сталь для устойчивости к коррозии.
   • Цель: обеспечивает высокую прочность на растяжение для поддержки длинных пролётов и выдерживает механические нагрузки.

Спецификации

• Стандартный размер: Проводники ACSR Rabbit обычно определяются их номинальной площадью алюминиевого сечения и общим диаметром.
• Размер проводника: Обычно проводник Rabbit имеет алюминиевую площадь около 50,5 квадратных миллиметров.
• Конфигурация стрендинга: Обычно 6 алюминиевых нитей вокруг 1 стальной нитки.
• Общий диаметр: Примерно 9,02 мм.

Электрические и механические свойства

• Пропускная способность: Проводники ACSR Rabbit могут нести значительные электрические нагрузки, что делает их подходящими для среднего и высокого напряжения.
• Сила для срыва: Стальное ядро обеспечивает высокую прочность на растяжение, часто в диапазоне 13,32 кН (килонейтонов), что позволяет проводнику проходить большие расстояния между опорными конструкциями.
• Сопротивление: электрическое сопротивление относительно низкое из-за алюминиевых нитей, обеспечивающих эффективную передачу энергии с минимальными потерями.
